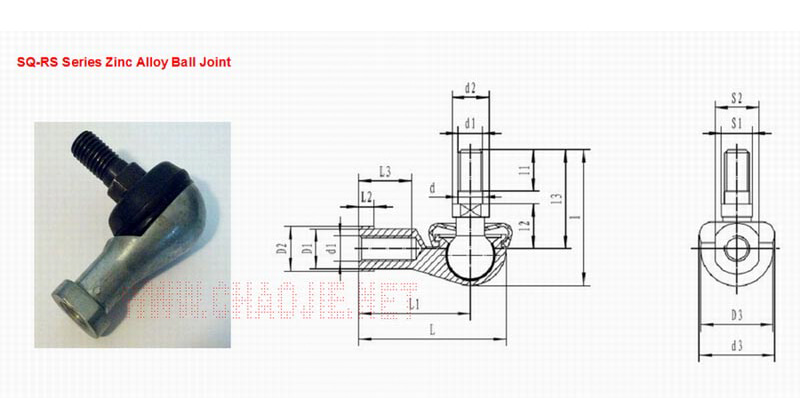

Guľový kĺb zo zinkovej zliatiny série SQ-RS

Časť č.

Rozmery (mm)

Únosnosť (KN)

Hmotnosť

(KG)

d

d1

d2

min.

d3

min.

ja

max.

I1

min.

I2

I3

max.

S1

L

max.

L1

L2

max.

L3

min.

D1

max.

D2

max.

D3

max.

S2

a

?

SQ5-RS

5

M5X0,8

9

19

29

8

10

21

7

35

27

4

14

9

11

16

9

25

2.2

0.026

SQ6-RS

6

M6X1

10

20

35.5

11

11

26

8

40

30

5

14

10

13

19

11

25

3.5

0.039

SQ8-RS

8

M8X1,25

12

24

42.5

12

14

31

10

48

36

5

17

12.5

16

23

14

25

6.6

0.068

SQ10-RS

10

M10X1,25

14

30

50.5

15

17

37

11

57

43

6.5

21

15

19

27

17

25

10

0.112

SQ10-RS-1

10

M10X1,5

14

30

56.5

21

17

43

11

57

43

6.5

21

15

19

27

17

25

10

0.112

SQ12-RS

12

M12X1,25

17

32

57.5

17

19

42

15

66

50

6.5

25

17.5

22

31

19

25

16

0.164

SQ12-RS-1

12

M12X1,75

17

32

64.5

24

19

49

15

66

50

6.5

25

17.5

22

31

19

25

16

0.164

SQ14-RS

14

M14X1,5

19

38

73.5

22

21.5

56

17

75

57

8

26

20

25

35

22

25

19

0.254

SQ14-RS-1

14

M14X2

19

38

79.5

28

21.5

62

17

75

57

8

26

20

25

35

22

25

19

0.254

SQ16-RS

16

M16X1,5

22

44

79.5

23

23.5

60

19

84

64

8

32

22

27

39

22

20

26

0.336

SQ16-RS-1

16

M16X2

22

44

85.5

29

23.5

66

19

84

64

8

32

22

27

39

22

20

26

0.336

SQ18-RS

18

M18X1,5

23

45

90

25

26.5

68

20

93

71

10

34

25

31

44

27

20

33

0.464

SQ20-RS

20

M20X1,5

27

50

90

25

27

68

24

99

77

10

35

27.5

34

44

30

20

45

0.538

SQ22-RS

22

M22X1,5

27

52

95

26

28

70

24

109

84

12

41

30

37

50

32

16

48

0.713
